Diseño paramétrico de pinzas para manipular corales sin romperlos
La restauración de arrecifes requiere fragmentar, trasladar y sembrar miles de piezas de coral, y hoy se hace a mano. Automatizar esa tarea exige una pinza que sostenga un objeto ramificado, irregular y frágil sin fracturarlo. Este trabajo aborda el problema desde la forma de la pinza. Un flujo automatizado genera cientos de geometrías, las simula contra un fragmento de coral escaneado y selecciona las que sujetan con fuerza suficiente manteniendo baja la presión de contacto. Las superficies con textura ondulada redujeron la presión máxima hasta en 40 % frente a las planas.
Contexto
Acropora cervicornis, el coral cuerno de ciervo, es una de las especies centrales en la restauración de arrecifes del Caribe. Su esqueleto es de aragonita porosa, y la resistencia a la compresión reportada en la literatura varía entre 12 y 81 MPa según la porosidad y la dirección de crecimiento. Para corales debilitados por blanqueamiento, la tesis adopta un umbral de falla cercano a 19 MPa.
Lo que rompe el coral no es la fuerza total de agarre, sino la presión local donde la pinza toca una protuberancia. El criterio de diseño es entonces repartir la carga.
Un coral de yeso
Ensayar con corales vivos no es viable por razones éticas y logísticas. Se construyó un análogo: un fragmento escaneado en 3D se imprimió en PLA, con él se hizo un molde de silicona y en el molde se vació yeso piedra tipo III.

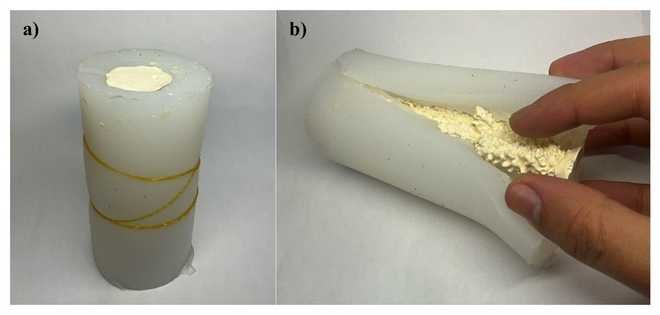

Vaciado y desmolde del fragmento de coral en yeso
Con base en la literatura, el yeso en estado húmedo tiene una resistencia de unos 20,7 MPa, muy cercana a la del esqueleto del coral blanqueado. Una pinza que no fractura la probeta de yeso tiene, por tanto, un margen frente al coral.
Generación y simulación automática
La pinza se define con pocos parámetros: longitud, curvatura y los términos de una textura sinusoidal sobre la superficie de contacto, con su amplitud y su frecuencia.

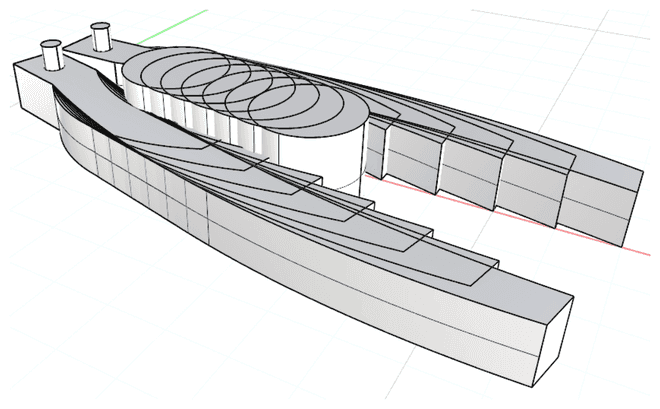

Geometría de la pinza generada a partir de parámetros

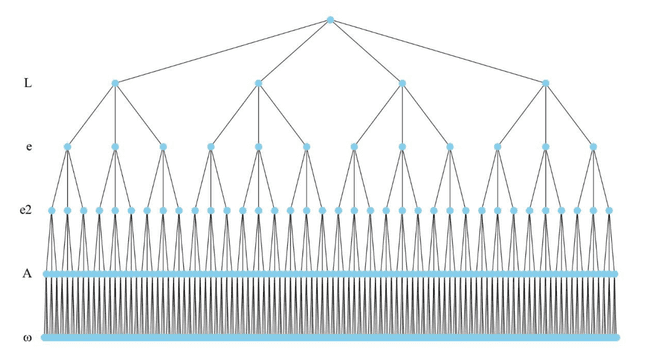

Árbol de combinaciones de parámetros que define el espacio de diseño
Grasshopper genera cada geometría, y un programa en Python la envía a ANSYS Mechanical, configura los contactos y las condiciones de frontera, ejecuta la simulación y recoge los resultados. Dos rutinas eliminan el trabajo manual: una reconoce los agujeros de montaje de la pinza y otra infiere por proximidad qué superficies entran en contacto. Funcionaron en las 324 variantes del conjunto principal.
Para que el barrido fuera viable se simplificó la malla del coral de 51 750 a 1 688 caras.

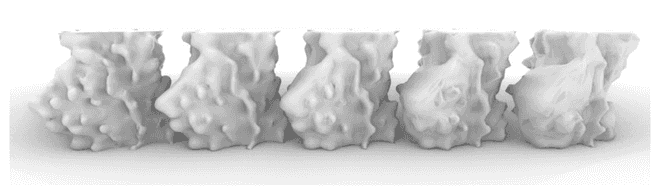

Simplificación progresiva de la malla del fragmento de coral
La simplificación redujo el tiempo de cómputo en un orden de magnitud y cambió las fuerzas de reacción y la presión global en menos de 2 %.

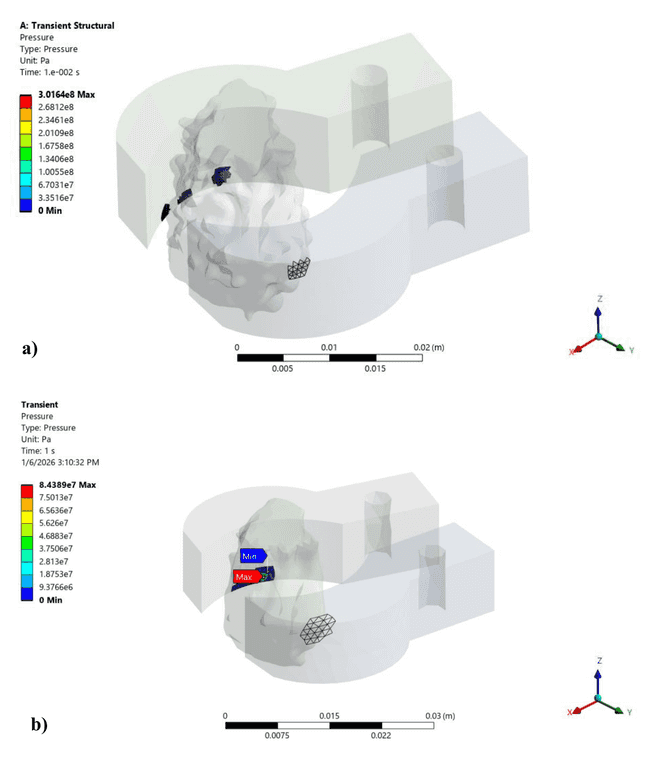

Presión de contacto sobre el fragmento, con malla original y con malla simplificada
Resultados
En total se ejecutaron 448 simulaciones, primero contra un cilindro y después contra el fragmento de coral.

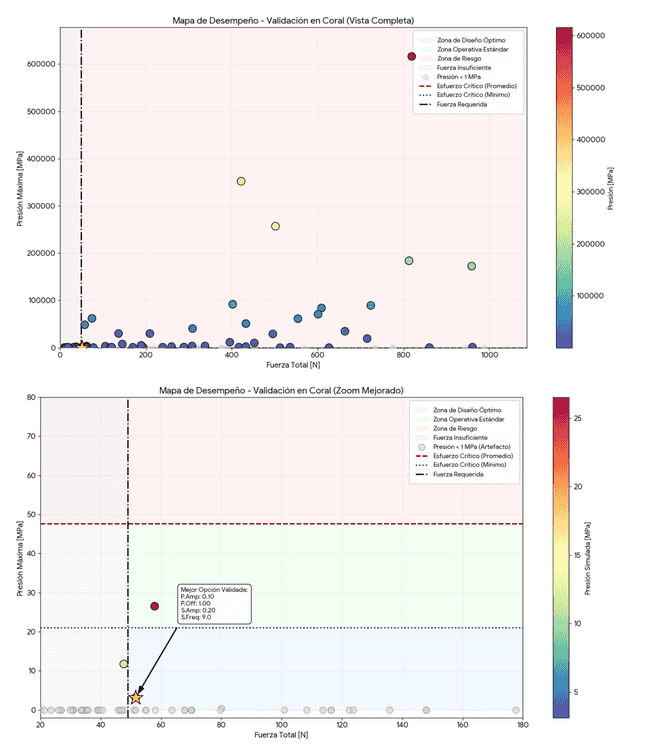

Presión de contacto frente a fuerza total de sujeción para el conjunto completo sobre el coral. Abajo, ampliación de la zona de interés
- La textura sinusoidal es el factor que más influye. Aumenta el área efectiva de contacto y reduce la presión máxima hasta en 40 % respecto a una superficie plana.
- Existe una familia de diseños seguros, que sujeta con más de 5 N, la fuerza estimada para estabilidad frente a las corrientes, sin superar el umbral de falla.
- El mejor diseño sobre el coral aplicó 51,6 N con una presión de contacto de 3,1 MPa.

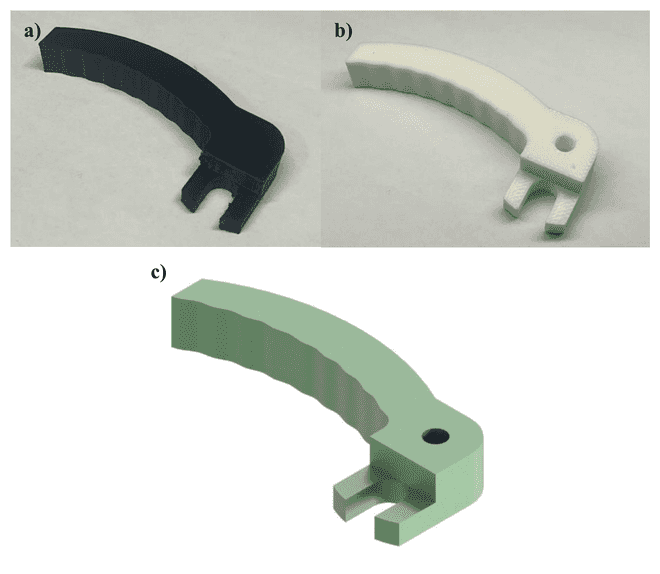

Diseño de mejor desempeño para el fragmento de coral, impreso en PETG y en PLA
Validación física
Los mejores diseños se imprimieron y se montaron en un banco con un actuador lineal. Las superficies de contacto se recubrieron con película sensible a la presión, que deja una marca de color proporcional a la presión recibida.

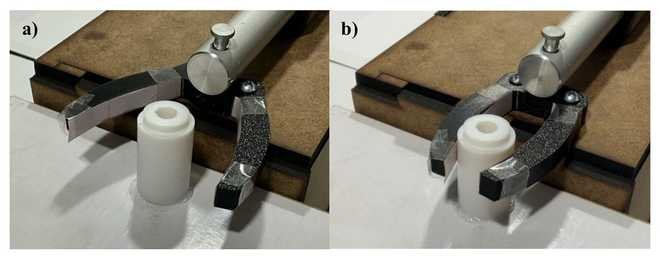

Pinza en el banco de pruebas con película de presión, abierta y cerrada

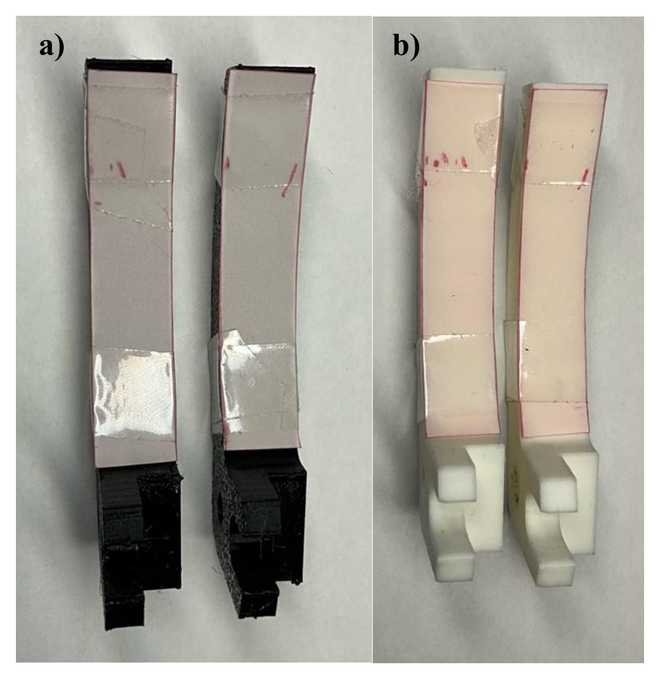

Película sensible a la presión tras el ensayo con el modelo de coral en yeso
Las zonas marcadas en la película coinciden con las zonas de concentración de presión que predice la simulación.
Lo que falta
La comparación entre película y simulación es de distribución espacial. La película es un instrumento semicuantitativo y el trabajo no reporta valores de presión medidos contra los simulados. No se hizo ningún ensayo con coral real ni bajo el agua, y el argumento de equivalencia entre el yeso y el coral descansa en buena parte sobre datos de la literatura. Tampoco se evaluó el daño al tejido vivo, que es más frágil que el esqueleto. Se estudió un solo fragmento, y la variabilidad morfológica entre colonias es grande.
