¿Qué motores necesita una pata inspirada en la cabra?
Antes de construir una pata robótica hay que saber qué torque y qué velocidad exige cada articulación. Este proyecto lo calcula para una extremidad posterior inspirada en la cabra doméstica: toma trayectorias articulares de la marcha del animal, las impone sobre un modelo en MuJoCo y obtiene por dinámica inversa los perfiles de torque y velocidad de cadera, rodilla y tobillo. Con esos requisitos, un algoritmo recorre un catálogo de motores comerciales y relaciones de transmisión y ordena las combinaciones factibles.
Contexto
Las cabras se mueven con estabilidad sobre terreno empinado e irregular, lo que las convierte en un modelo interesante para cuadrúpedos de exploración e inspección. Copiar la forma de la pata no es suficiente. El desempeño de un robot con patas depende de dónde está la masa y de cuánta inercia y fricción introduce la transmisión: un motor pesado en una articulación distal aumenta la inercia de la extremidad, y una reducción alta entrega torque a costa de ancho de banda y de la capacidad de sentir fuerzas a través del motor.
Modelo
La extremidad se representó en el plano sagital como tres segmentos rígidos (muslo, pierna y metatarso) con sus masas, inercias y centros de masa. Los ángulos articulares de un ciclo de marcha se tomaron de datos cinemáticos publicados, se filtraron y se interpolaron.

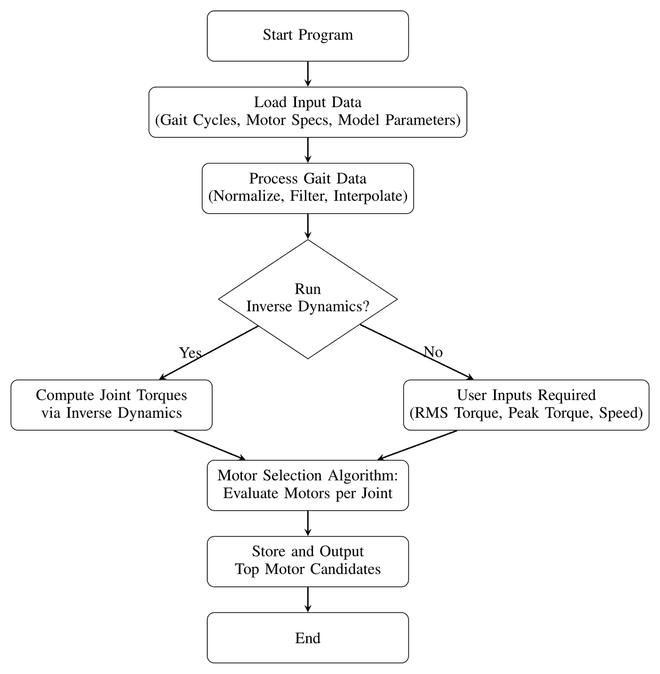

Flujo completo: procesamiento de la marcha, dinámica inversa y selección de motores
El modelo se validó comprobando que la simulación reproduce las trayectorias de entrada.

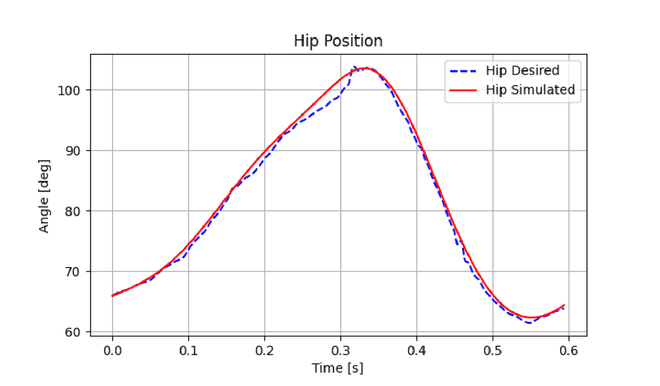

Ángulo de cadera: trayectoria deseada y simulada
Requisitos por articulación
| Articulación | Torque pico [Nm] | Torque RMS [Nm] | Velocidad nominal [rpm] |
|---|---|---|---|
| Cadera | 8,12 | 3,13 | 22,6 |
| Rodilla | 4,35 | 1,59 | 20,7 |
| Tobillo | 0,62 | 0,15 | 31,2 |
La demanda se concentra en la cadera y disminuye hacia el extremo distal, mientras que la velocidad es mayor en el tobillo.

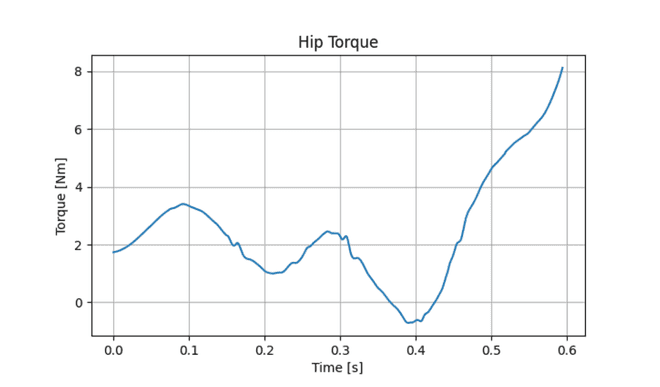

Torque de cadera durante un ciclo de marcha

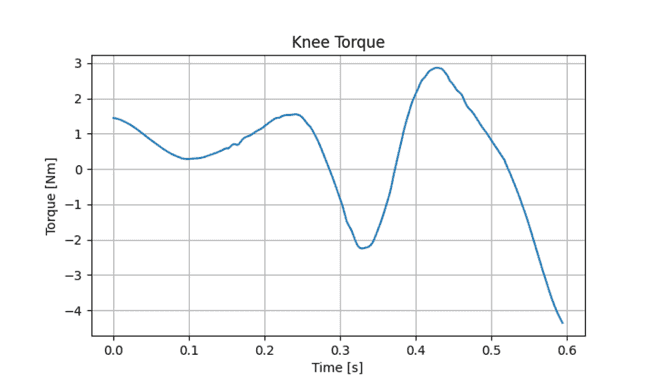

Torque de rodilla durante un ciclo de marcha

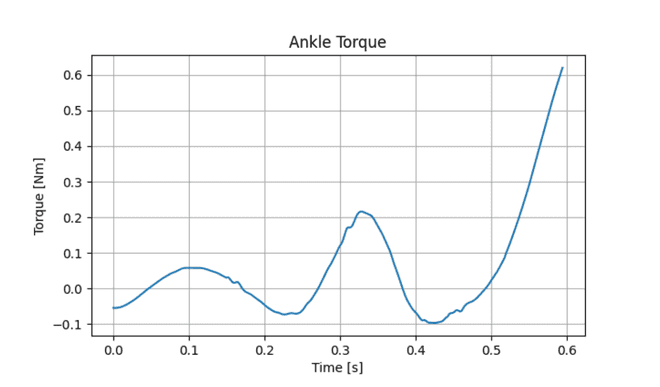

Torque de tobillo durante un ciclo de marcha
Selección de actuadores
Se construyó una base de datos con motores de un fabricante comercial. Para cada articulación, el algoritmo evalúa cada motor con relaciones de transmisión entre 1:1 y 50:1, descarta las combinaciones que no cumplen el torque o la velocidad requeridos y puntúa las restantes según eficiencia, relación de transmisión y masa.
Los resultados siguen un patrón consistente. En las tres articulaciones las mejores soluciones tienen relaciones bajas, entre 1:1 y 3:1 adicionales a la reducción propia del motor. En cadera y rodilla ganan motores con reductor planetario integrado; en el tobillo, donde el torque es bajo y la inercia pesa más, ganan los motores más livianos de la gama. Las diferencias de eficiencia entre motores influyen menos en el puntaje que la masa y la relación de transmisión.
Lo que falta
La cinemática proviene de la literatura y no de captura de movimiento propia. El modelo es de cuerpos rígidos y omite los tendones y estructuras pasivas que en el animal almacenan energía y absorben el impacto, por lo que es probable que sobreestime el trabajo que debe hacer el actuador. La selección considera factibilidad mecánica, pero no el comportamiento térmico, los límites de corriente ni el desempeño en lazo cerrado. El análisis cubre una sola pata en el plano sagital y una sola marcha.
Relación con Robiolab
El proyecto inicia una línea de locomoción con patas en el laboratorio y deja una herramienta reutilizable: el mismo flujo sirve para dimensionar los actuadores de cualquier mecanismo articulado del que se conozca la trayectoria, incluidos los exoesqueletos. La limitación más interesante es también el siguiente paso natural. Incorporar elasticidad en serie o en paralelo es justamente donde la bioinspiración deja de ser geométrica y pasa a ser mecánica, y conecta con el trabajo del grupo en mecanismos adaptables.
